Napelemes erőmű méretezése és szerelése

---

Szigetüzemű Hibrid Napelemes Rendszert építettem:

Inverter 3,5 kW tartósteljesítmény, rövid idejű csúcsteljesítmény 5,5 kW,

a töltésvezérlő integrálva, alkalmas AGM és LIFE P04-akkumulátorokhoz.

2 db. sorba kapcsolt 12 VDC, 200 Ah-s AGM mélyciklusú akkumulátor,

nagy élettartam-ciklusszámmal. 1 db. töltéskiegyenlítő egység az

akkumulátorokhoz. 10 db mono kristályos napelempanel darabonként

410 Wp teljesítménnyel.

Beépítés: majdnem vízszintes, tájolása kb. 10 fok a déli irányhoz képest.

Inverter és akkumulátor

2 x 200 Ah, 12 VDC akkumulátor töltéskiegyenlítő egységgel.

Melegvíz előállítás 100 Liter volumenű ARISTON hőszivattyús bojlerrel.

Előnye, az, hogy a max. teljesítménye 250 Watt amit a napelem pillanatnyi

teljesítményéhez jobban igazodik, és kb.8 óra alatt 50 fok C meleg vizet készít.

Általában mondható, hogy a napelem erre a célra március elejétől szeptember végéig

használható, ebben az időtartományban állandóan rá van kapcsolva a rendszerre a bojler.

Hibrid inverter a DC és AC oldali túlfeszültségvédelemmel és biztosítókkal.

Fogyasztási adatok: 2023.05.26--2024.01.17

Leolvasás dátuma: 2024.01.17

Időtartam: 235 nap

Fogyasztási adatok

Fogyasztók	Fogyasztás (kWh)	Megjegyzés
Mosógép	38	kb. heti 2
Hőszivattyús bojler	123	március elejétől-szeptember végéig
Hűtőgép	322	állandóan megy
Iroda	145	állandóan megy
Összesen	628	fogyasztás 235 napra: 2,7 kWh/nap

Magyarázat: PVGIS user manual - European Commission (europa.eu)

Tapasztalat:

Nagy a rendelkezésre álló, de a PV rendszer által nem felhasznált energia.

oka az, hogy a napsütéses időben túl alacsony volt a fogyasztás. Ez volt jellemző

 márciustól szeptemberig. Az energiafelhasználási lehetőség kb. 3000 kWh/év a

háromszorosa a jelenlegi energiafogyasztásnak, ami kb. 1000 kWh/év. A hideg

hónapokban, októbertől februárig van egy kisebb energiahiány, ami kb. 0,74 kWh/nap.

Intézkedés:

• Több fogyasztó bekapcsolása márciustól szeptemberig: léghűtés
• Az Inverter cseréje 5,5 kW átlagteljesítményre, 48 VDC -PV csatlakozással
• Akkumulátorrendszer bővítése 2 db 12 VDC. A 4 db sorba kötve 48 VDC.
• A tárolókapacitás így 4 x 12 V x 200 Ah= 9.600 Wh (9,6 kWh) lenne
• Alkalmassá válik hibrid autóakkumulátor 13,5 kWh töltésére, nappali csúcsban.
• Elektromos jármű üzemeltetése
• Energiaközösség kialakítása

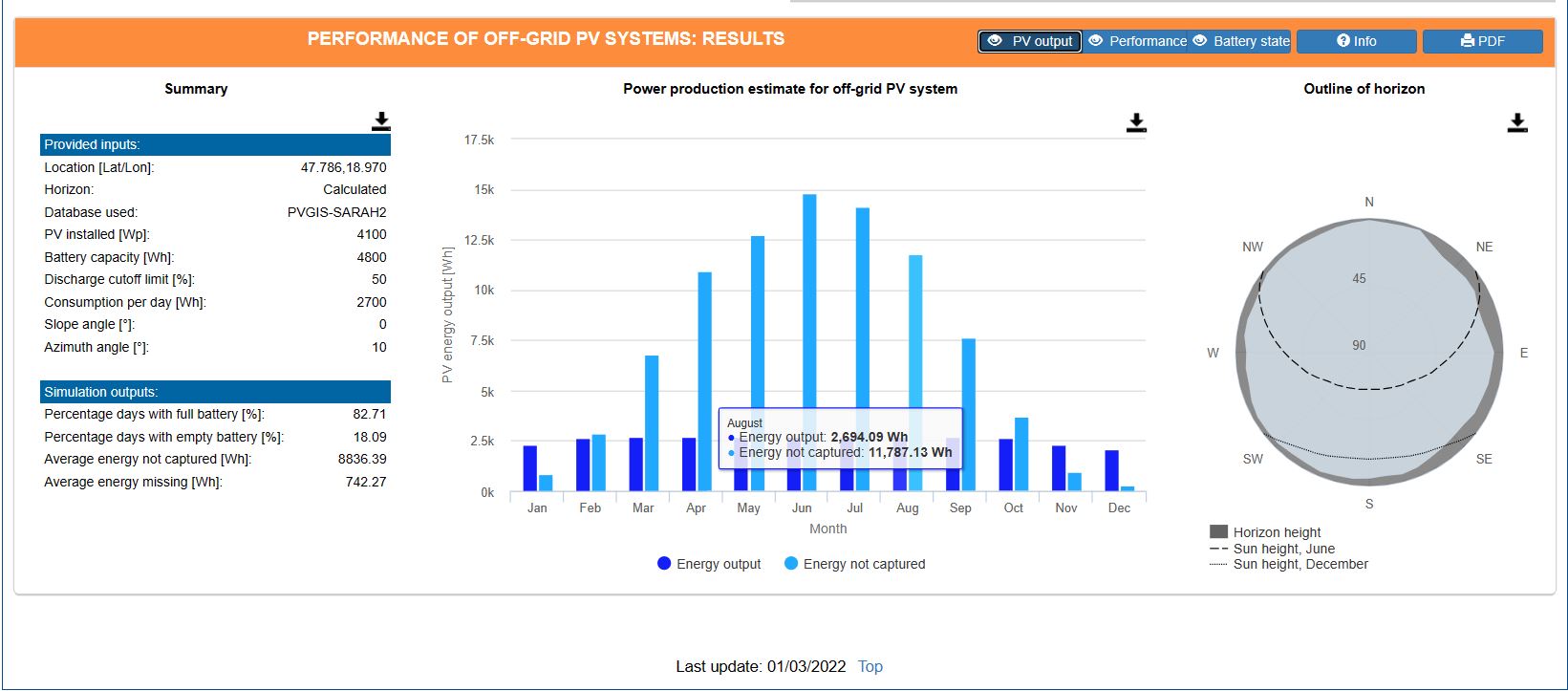

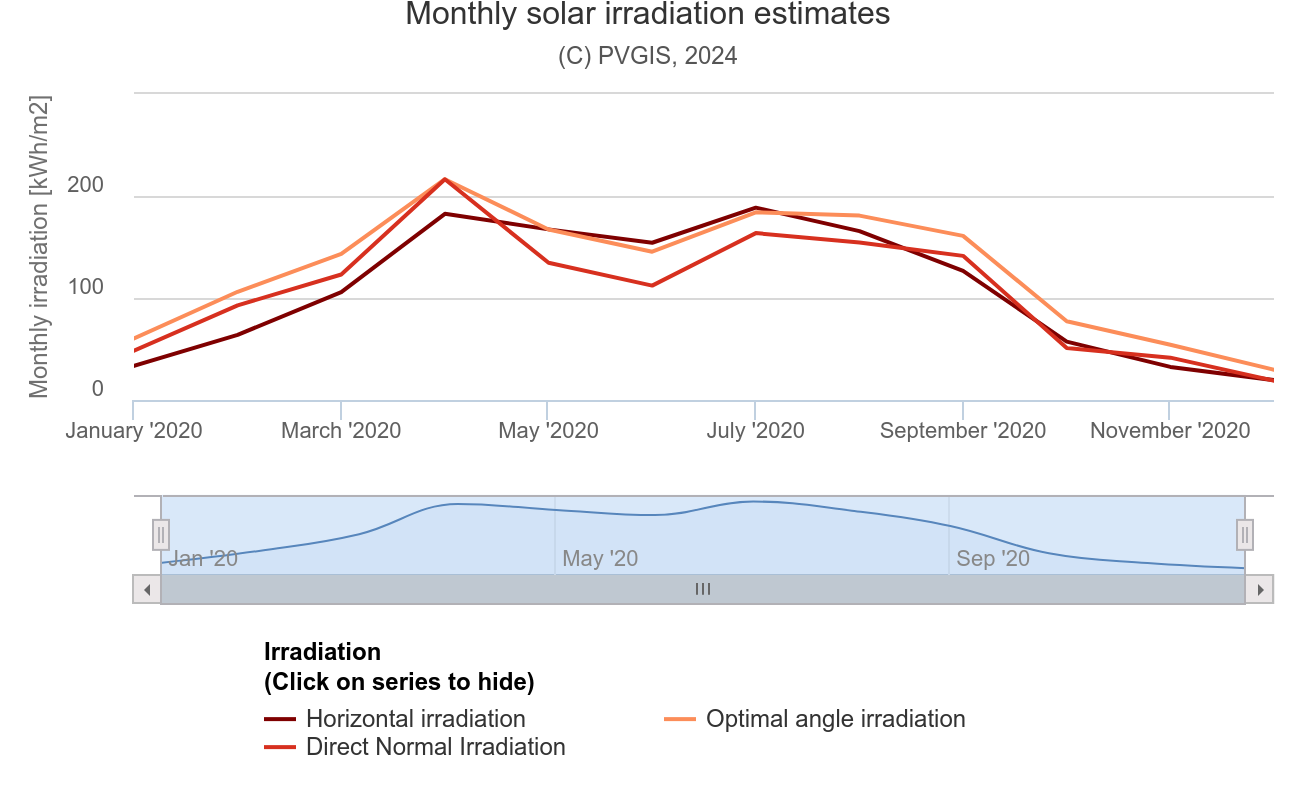

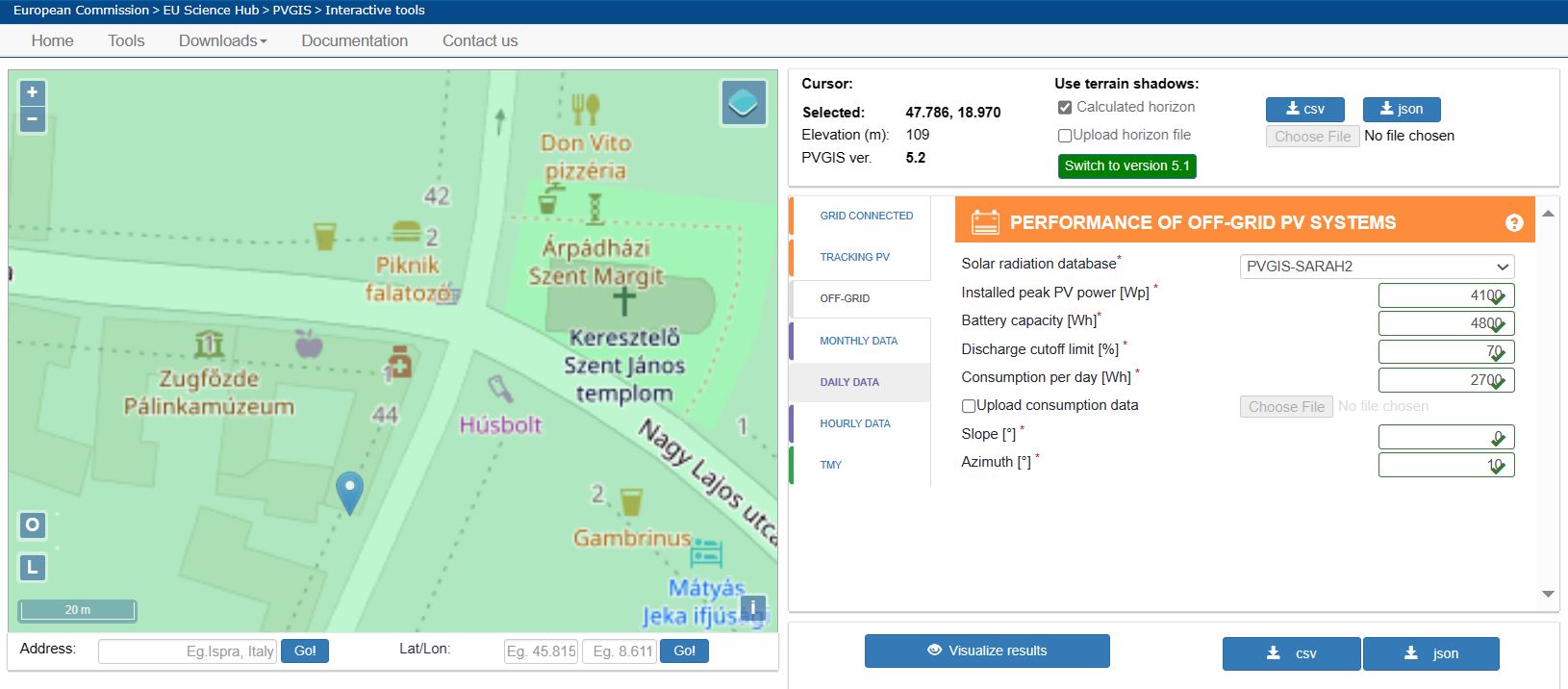

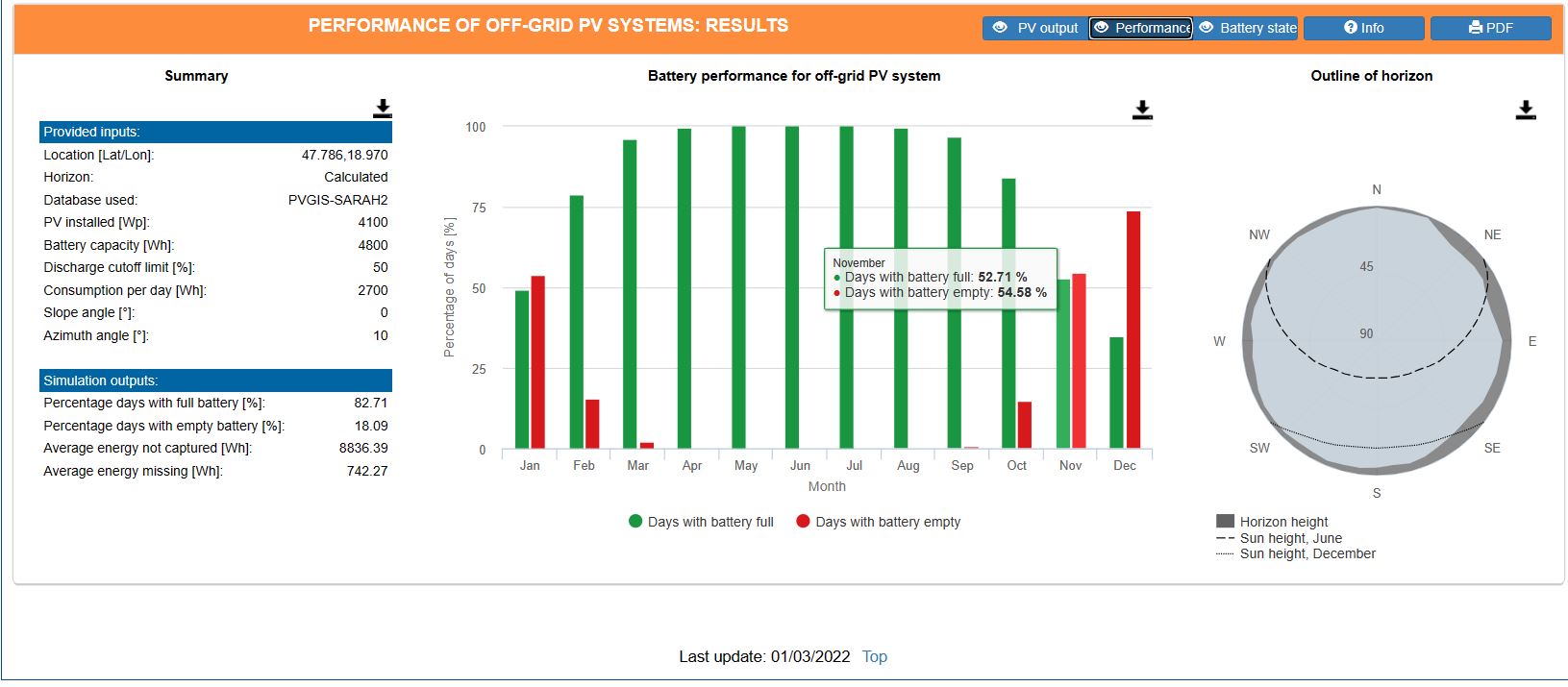

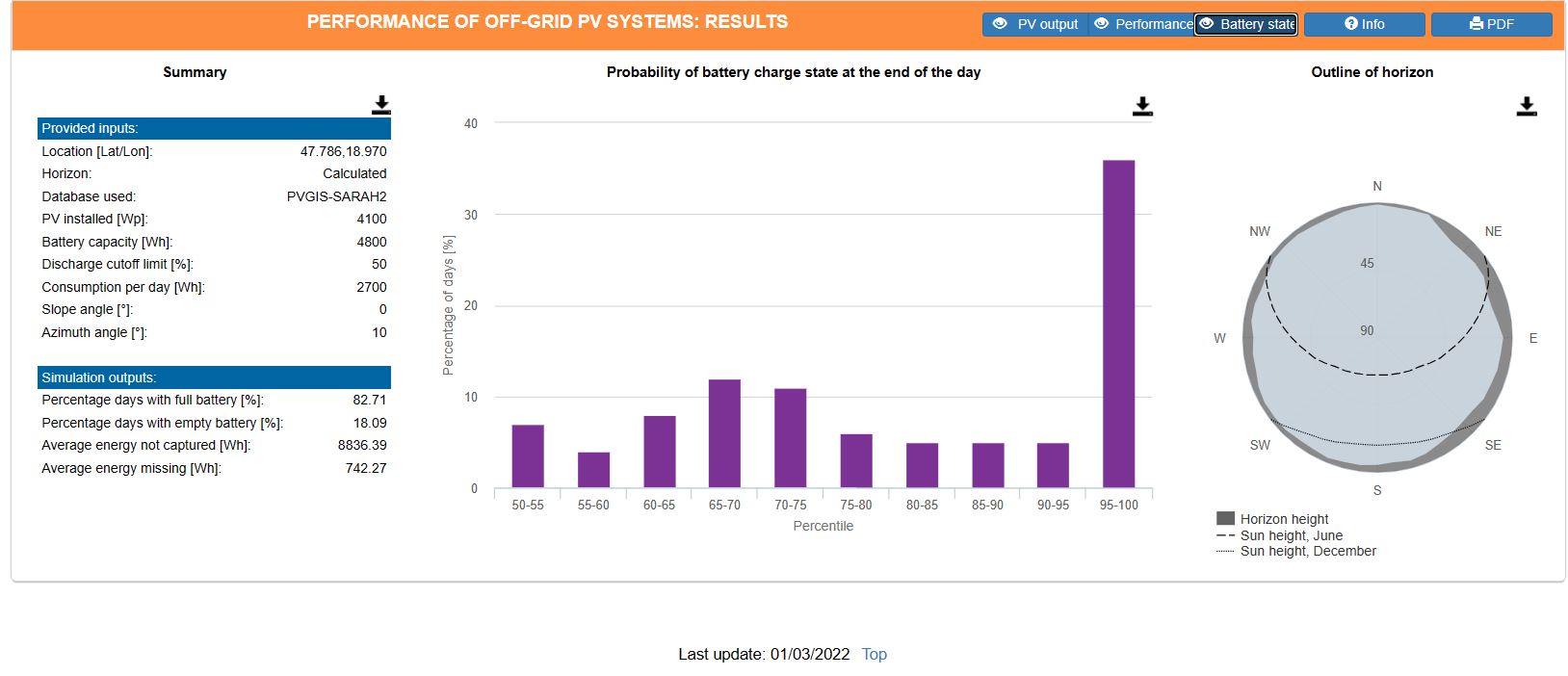

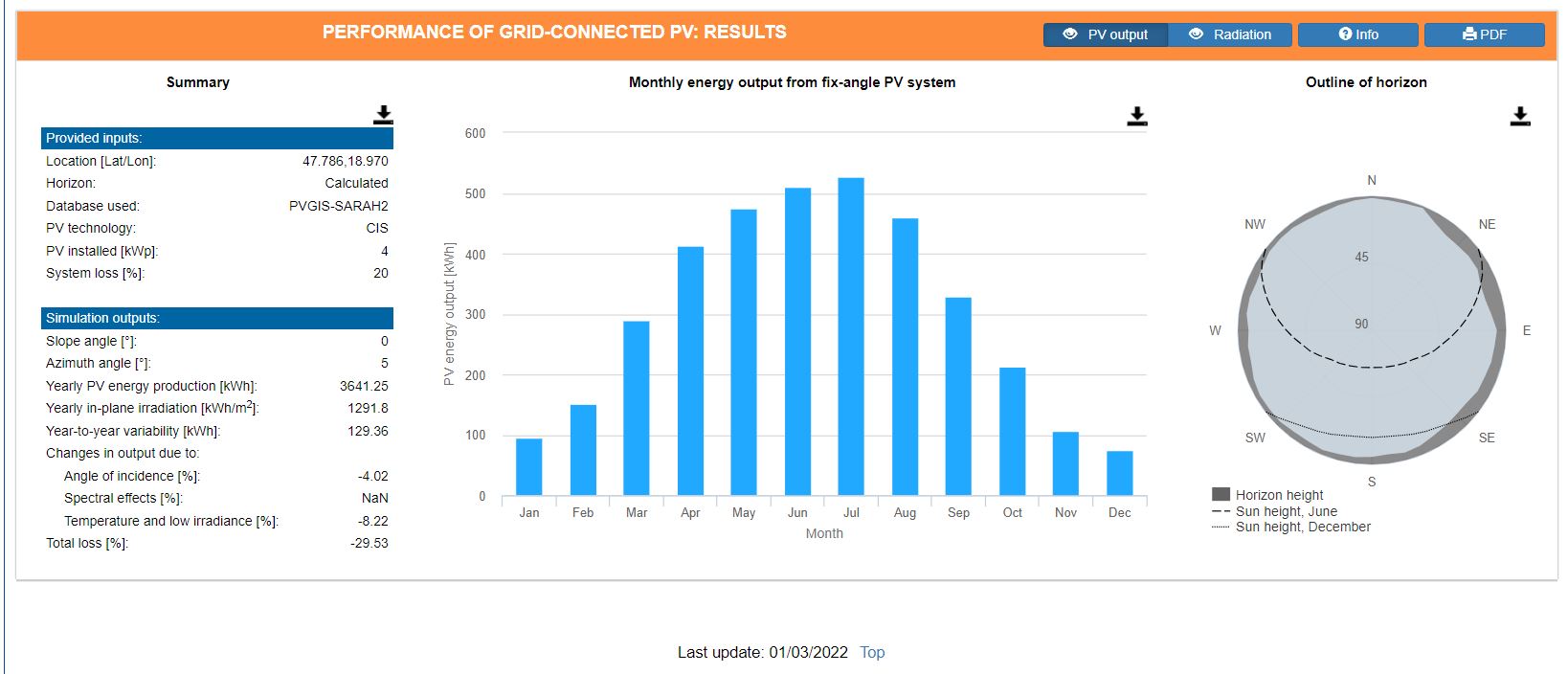

Számítási eredmények a PV-GIS rendszerben:

https://re.jrc.ec.europa.eu/pvg_tools/en/

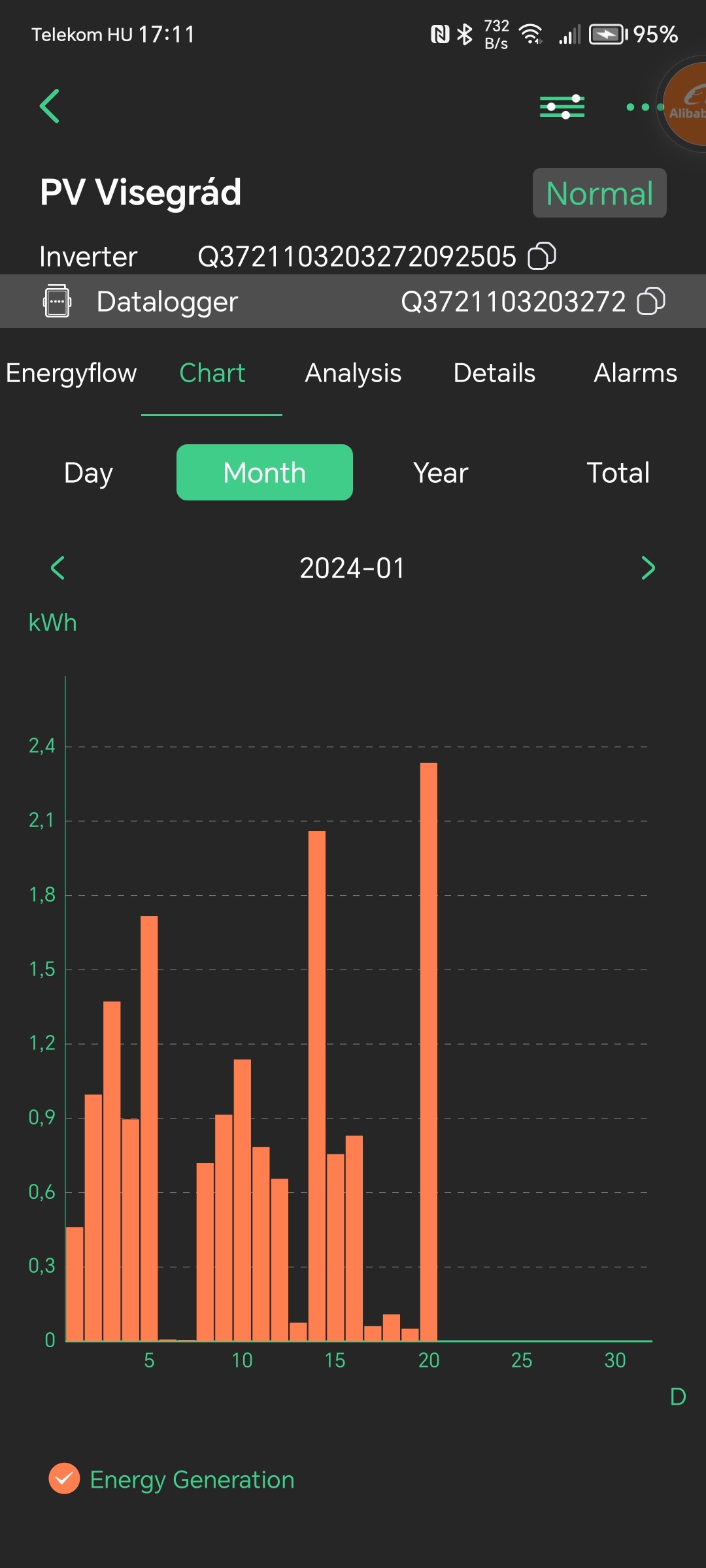

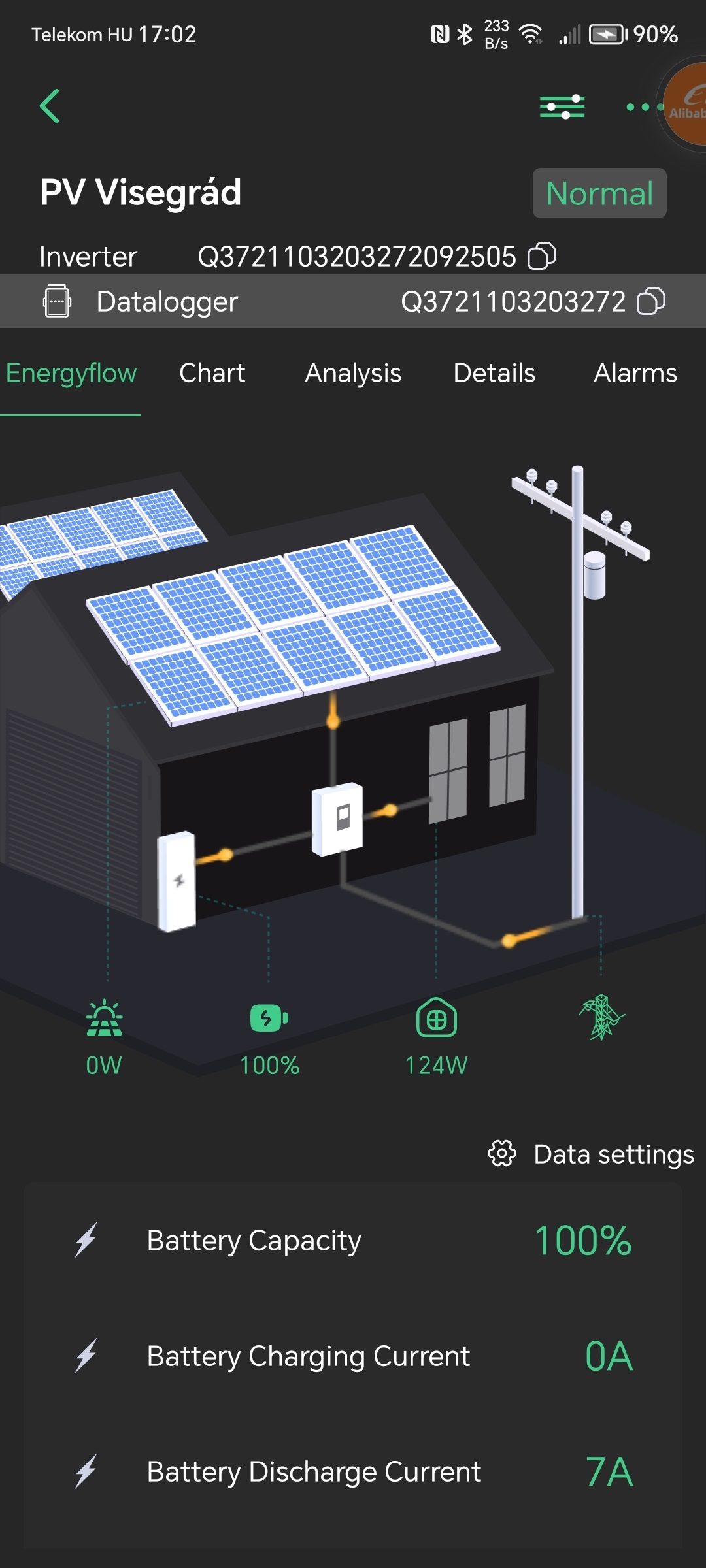

Smart ESS-Application WIFI Inverterhez: az akkumulátor látja el a hálózatot, este van.
